ستزداد القوة الدافعة الحرارية للمزدوجة الحرارية المُغلفة مع زيادة درجة حرارة طرف القياس. ترتبط القوة الكهروحرارية فقط بمادة الموصل الحراري وفرق درجة الحرارة بين الطرفين ، ولا علاقة لها بطول وقطر القطب الحراري.
يتم لحام طرفي الموصلات بمكونات مختلفة لتشكيل حلقة. تسمى نهاية قياس درجة الحرارة المباشرة بنهاية العمل ، وتسمى نهاية طرف الأسلاك الطرف البارد ، وتسمى أيضًا النهاية المرجعية. عندما يكون هناك اختلاف في درجة الحرارة بين نهاية العمل والنهاية المرجعية ، سيتم توليد تيار حراري في الحلقة. قم بتوصيل أداة العرض ، وستشير الأداة إلى قيمة درجة الحرارة المقابلة للقوة الكهروحرارية الناتجة عن المزدوجة الحرارية.
موقد التسخين الحراري المزدوج الحراري في مصنع الحديد والصلب يستخدم موقد الانفجار الساخن في صناعة الصلب بشكل أساسي لتوفير انفجار ساخن لعملية الصهر. تعمل المزدوجات الحرارية لقياس درجة حرارة القبو عند درجة حرارة عالية من 1200 إلى 1250 ℃ لفترة طويلة ، ويمكن أن تصل درجة الحرارة المرتفعة إلى 1280 ℃ ، وهي في طور تزويد الهواء. هناك اهتزاز قوي. نظرًا للجودة المختلفة للفحم الذي تستخدمه المؤسسات المختلفة ، فإن نظافة الغاز المنتج مختلفة أيضًا. غالبًا ما توجد مركبات مثل الكبريت والفوسفور في عملية الاحتراق في مواقد التفجير الساخنة. إن غلاف الحماية المزدوج الحراري مطلوب ليكون قادرًا على تحمل تآكل الهواء في درجات الحرارة العالية وتآكل الجسيمات والغازات ذات درجات الحرارة العالية. تآكل. أكمام الحماية المزدوجة الحرارية التقليدية مثل اكسيد الالمونيوم ، ومبيد الموليبدينوم ، وكربيد السيليكون العادي ، وما إلى ذلك ، بسبب المسامية ، وقوة درجة الحرارة العالية ، وهشاشة درجات الحرارة العالية ، وما إلى ذلك ، يمكن أن تؤدي بسهولة إلى كسر هش ، وتلوث سلك التوصيل ، والتآكل ، وخدمة المزدوجة الحرارية القصيرة الحياة. ، لا توجد دورة تشغيل موثوقة. إن وقت فشل التآكل عند درجات الحرارة العالية لجِلب الحماية الفائقة السبائك المصنوعة من النيكل حوالي 20-30 ساعة عند استخدامها في غاز الفحم مع الفوسفيد. في الممارسة طويلة المدى لقياس درجة الحرارة على أقبية مواقد الانفجار الساخن المختلفة ، قامت شركتنا باستمرار بتلخيص الخبرة وتطبيق النتائج في مجال المواد ، باستخدام كربيد خاص أو سبائك مقاومة للحرارة مثل أنبوب الحماية الخارجي ، اكسيد الالمونيوم كأنبوب حماية داخلي ، وقياس النهاية بعد المعالجة ، تم تطوير المزدوج الحراري الخاص بنجاح واستخدامه في قبو موقد الانفجار الساخن للمستخدم ذي الصلة لأكثر من نصف عام. ما هو الفرق بين المزدوجة الحرارية المدرعة والمزدوجة الحرارية للموقد الساخن؟ النطاق ودرجة حرارة التشغيل
عندما يحتوي غاز الفحم على الفوسفيدات ، فإن الغلاف الخارجي يستخدم نوعًا جديدًا من الغلاف الواقي من كربيد السيليكون الناتج عن إدخال التكنولوجيا الألمانية ، وتكون مسامية هذا المنتج تقريبًا صفرًا. تتميز بإحكام شديد للهواء ، ومقاومة أكسدة ممتازة ومقاومة للتآكل ؛ صلابة عالية للغاية ، مقاومة تآكل ممتازة ؛ قوة عالية ، وتزداد القوة مع زيادة درجة الحرارة. قم بعزل الغلاف من التآكل والتآكل الناتج عن درجات الحرارة العالية والغازات الضارة ، ويمكن استخدامه لفترة طويلة في حوالي 1420.
في حالة عدم احتواء الغاز على الفوسفيد ، فإن الغلاف الخارجي مصنوع من سبائك الفولاذ المقاوم للحرارة ، ومن خلال استخدام تكنولوجيا المعالجة السطحية المتقدمة دوليًا ، يتم تشكيل مادة طلاء سيراميك معدني بسمك 0.5-1.2 مم على السطح من الغلاف المعدني. تتميز مادة الطلاء بخصائص الصلابة العالية (حتى HV1450) ، الكثافة العالية (≥99.5٪ ، المسامية المنخفضة (& لتر ؛ 0.5٪) ، قوة الترابط القوية مع الركيزة (≥75 ميجا باسكال) ، وما إلى ذلك ، ولها مقاومة جيدة للتآكل في درجات الحرارة العالية ومقاومة التآكل ، كما أن تأثير الحاجز الحراري للطلاء يسمح باستخدام الغلاف الواقي لفترة طويلة عند حوالي 1300 درجة مئوية.
يعتمد الغلاف الداخلي أنبوب حماية اكسيد الالمونيوم لتوفير بيئة قياس نظيفة لأسلاك زوجين من الجرمانيوم البلاتيني. تمتلئ الأنابيب الداخلية والخارجية للمزدوج الحراري لموقد الانفجار الساخن بمسحوق سيراميك عالي التوصيل الحراري لتقليل الاهتزاز أثناء الاستخدام.
تم تطوير المزدوجة الحرارية للموقد الساخن خصيصًا لصناعة الفولاذ. لديها مزايا مقاومة درجات الحرارة العالية ، مقاومة التآكل ، مقاومة تآكل الهواء والعمر الطويل. إنها مناسبة لقياس درجة حرارة فتحة التهوية الساخنة أو أنبوب الانفجار الساخن لفرن الصهر وموقد الانفجار الساخن ، ويمكن استخدامها أيضًا لقياس درجة حرارة الغاز الطبيعي والفحم والأسمنت والأفران الأخرى.
مبدأ هيكل المزدوجة الحرارية المدرعة

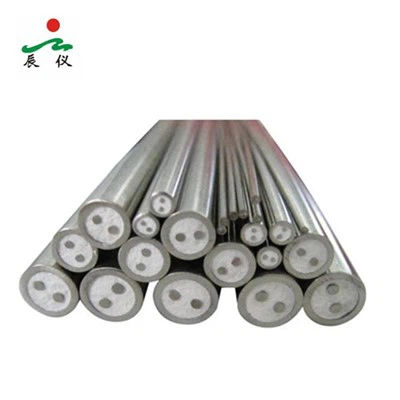

إنه مصنوع من موصل ، أكسيد المغنيسيوم عالي العزل ، أنبوب واقي من الفولاذ المقاوم للصدأ 1Cr18Ni9Ti مع سترة ، يتم سحبه في جسم واحد لعدة مرات. تتكون منتجات المزدوجات الحرارية المدرعة بشكل أساسي من صندوق التوصيل ، وكتلة الأطراف والمزدوجة الحرارية المدرعة ، ومجهزة بتركيبات تركيب مختلفة.
تنقسم المزدوجات الحرارية المدرعة إلى نوعين: نوع معزول ونوع متصل بالصدفة.
لديها العديد من المزايا مثل المرونة ومقاومة الضغط العالي ووقت الاستجابة الحرارية السريع والمتانة. إنه نفس الاستخدام الصناعي. كجهاز استشعار لدرجة الحرارة ، يتم استخدامه عادةً مع أدوات العرض وأدوات التسجيل والمنظمين الإلكترونية. في الوقت نفسه ، يمكن استخدامه أيضًا كمستشعر لدرجة الحرارة. عنصر استشعار درجة الحرارة. يمكنه قياس درجة حرارة السائل والبخار ووسطه الغازي وسطحه الصلب مباشرة في نطاق 0 ~ 800 في عمليات الإنتاج المختلفة. في المقابل ، تتمتع المزدوجات الحرارية المدرعة بمزايا المرونة ومقاومة الضغط العالي ووقت الاستجابة الحرارية القصير والمتانة والمتانة.
مبدأ قياس درجة حرارة الازدواج الحراري
يعتمد على التأثير الكهروحراري. توصيل اثنين من الموصلات أو أشباه الموصلات المختلفة في حلقة مغلقة ، عندما تختلف درجات الحرارة عند التقاطعين ، سيتم إنشاء جهد حراري في الحلقة. تسمى هذه الظاهرة بالتأثير الكهروحراري ، المعروف أيضًا باسم تأثير سيبيك.
كمستشعر لقياس درجة الحرارة ، عادةً ما يتم استخدام المزدوجات الحرارية المدرعة جنبًا إلى جنب مع أجهزة إرسال درجة الحرارة والمنظمين وأدوات العرض لتشكيل نظام تحكم في العملية لقياس أو التحكم مباشرة في السوائل ودرجات الحرارة مثل البخار والوسائط الغازية والأسطح الصلبة.
