كيفية قياس خصائص عنصر الفيلم الرقيق؟

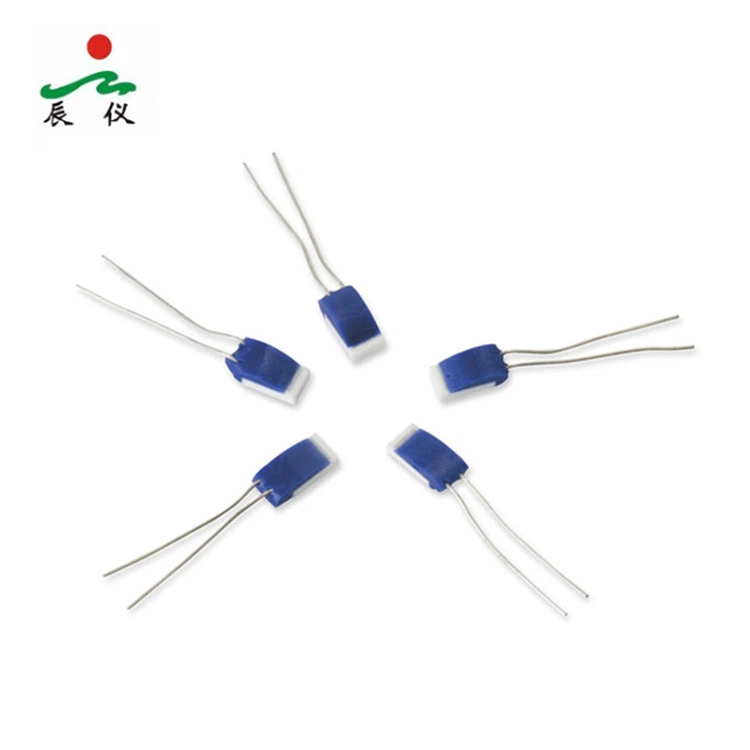

باعتباري موردًا موثوقًا لعناصر الأغشية الرقيقة، فإنني أدرك الأهمية الحاسمة لقياس خصائص هذه العناصر بدقة. تُستخدم عناصر الأغشية الرقيقة على نطاق واسع في العديد من الصناعات، بما في ذلك السيارات والفضاء والإلكترونيات، نظرًا لدقتها العالية وثباتها وموثوقيتها. في هذه التدوينة، سأشارك بعض الطرق والتقنيات الأساسية لقياس خصائص عناصر الأغشية الرقيقة.

قياس المقاومة الكهربائية

واحدة من أهم الخصائص الأساسية لعنصر الغشاء الرقيق هي مقاومته الكهربائية. المقاومة هي مقياس لمدى مقاومة المادة لتدفق التيار الكهربائي. بالنسبة لعناصر الأغشية الرقيقة، مثل6 سلك Pt100 RTDيعد قياس المقاومة الدقيق أمرًا بالغ الأهمية لضمان أدائها ووظائفها.

الطريقة الأكثر شيوعًا لقياس المقاومة هي تقنية القياس بأربعة أسلاك. تعمل هذه الطريقة على التخلص من تأثيرات مقاومة الرصاص، والتي يمكن أن تحدث أخطاء كبيرة، خاصة عند قياس قيم المقاومة المنخفضة. في القياس بأربعة أسلاك، يتم استخدام سلكين لحمل التيار عبر عنصر الغشاء الرقيق، ويتم استخدام السلكين الآخرين لقياس الجهد عبر العنصر. وباستخدام قانون أوم (V = IR)، يمكن حساب مقاومة العنصر بدقة.

لإجراء قياس المقاومة بأربعة أسلاك، ستحتاج إلى مقياس متعدد الدقة أو أداة مخصصة لقياس المقاومة. أولاً، قم بتوصيل الأسلاك الحاملة للتيار بمصدر الطاقة وأسلاك قياس الجهد بمدخل جهاز القياس. قم بتطبيق تيار معروف على العنصر وقياس الجهد الناتج. ثم قم بحساب المقاومة باستخدام قيم الجهد والتيار المقاسة.

قياس معامل درجة الحرارة للمقاومة (TCR).

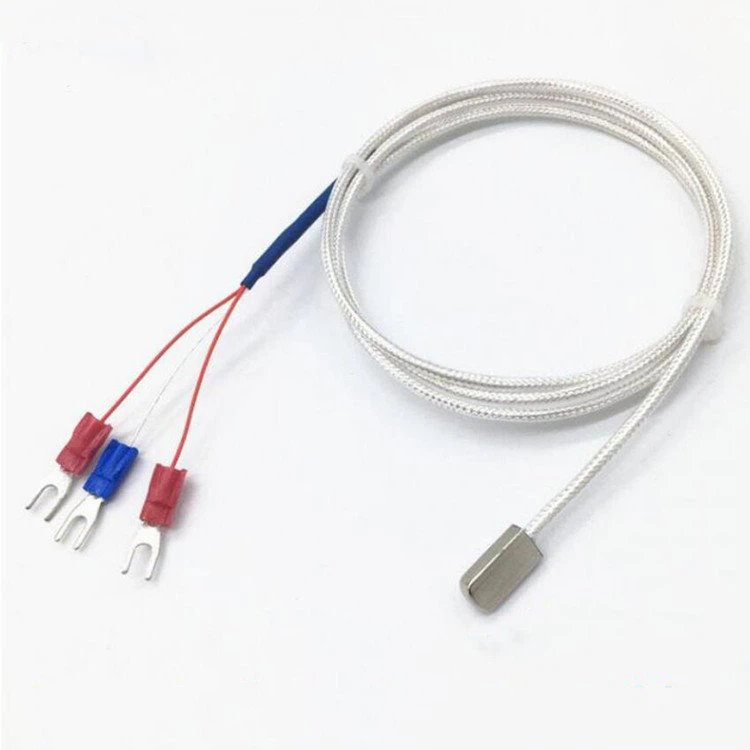

يعد معامل درجة الحرارة للمقاومة (TCR) خاصية مهمة أخرى لعناصر الأغشية الرقيقة. يصف TCR كيف تتغير مقاومة المادة مع درجة الحرارة. لتطبيقات استشعار درجة الحرارة، مثلطابعة ثلاثية الأبعاد RTD، يعد TCR المستقر والمتميز أمرًا ضروريًا.

لقياس TCR لعنصر غشاء رقيق، تحتاج إلى قياس مقاومة العنصر عند درجات حرارة مختلفة. تُستخدم عادةً غرفة يتم التحكم في درجة حرارتها لتغيير درجة الحرارة بدقة. أولاً، قم بقياس مقاومة العنصر عند درجة حرارة مرجعية (عادة 0 درجة مئوية أو 25 درجة مئوية). ثم قم بتغيير درجة حرارة الغرفة إلى سلسلة من درجات الحرارة المعروفة وقياس المقاومة عند كل درجة حرارة.

يمكن حساب TCR باستخدام الصيغة التالية:

[TCR=\frac{R_2 - R_1}{R_1(T_2 - T_1)}]

حيث (R_1) هي المقاومة عند درجة الحرارة المرجعية (T_1)، (R_2) هي المقاومة عند درجة الحرارة الثانية (T_2).

قياس السماكة

يمكن أن يؤثر سمك عنصر الفيلم الرقيق بشكل كبير على خواصه الكهربائية والميكانيكية. هناك عدة طرق متاحة لقياس سمك الأغشية الرقيقة، بما في ذلك القياس الإهليلجي، وقياس الصفائح، ومجهر القوة الذرية (AFM).

قياس القطع الناقص هو تقنية بصرية غير مدمرة تقيس التغير في حالة استقطاب الضوء المنعكس من الفيلم الرقيق. ومن خلال تحليل معلمات القياس الإهليلجي، يمكن تحديد السمك والثوابت البصرية للفيلم الرقيق. هذه الطريقة دقيقة للغاية ويمكنها قياس الأغشية الرقيقة بسماكة تتراوح من بضعة نانومترات إلى عدة ميكرومترات.

قياس الملف الشخصي هو طريقة ميكانيكية تستخدم قلمًا لمسح سطح الفيلم الرقيق. يتحرك القلم عبر السطح، ويتم قياس الإزاحة الرأسية للقلم. ومن خلال تحليل بيانات الإزاحة، يمكن حساب سمك الطبقة الرقيقة. يعد قياس البيانات الشخصية طريقة بسيطة نسبيًا وفعالة من حيث التكلفة، ولكنها قد تؤدي إلى تلف سطح الغشاء الرقيق.

مجهر القوة الذرية (AFM) هو تقنية تصوير عالية الدقة يمكن استخدامها لقياس سمك الأغشية الرقيقة بدقة ذرية. يستخدم AFM طرفًا حادًا متصلًا بكابولي لمسح سطح الفيلم الرقيق. يؤدي التفاعل بين الطرف والسطح إلى انحراف الكابولي، ويتم قياس الانحراف لإنشاء صورة طبوغرافية للسطح. من خلال تحليل فرق الارتفاع بين الركيزة والفيلم الرقيق، يمكن تحديد سمك الفيلم الرقيق.

قياس خشونة السطح

يمكن أن تؤثر خشونة سطح عنصر الغشاء الرقيق على التصاقه واحتكاكه وخصائصه البصرية. تتميز خشونة السطح عادةً بمعلمات مثل Ra (متوسط ​​الخشونة) وRq (الجذر - المتوسط ​​- خشونة المربع).

هناك عدة طرق لقياس خشونة السطح، بما في ذلك قياس التشكيل الجانبي البصري، والمجهر الإلكتروني الماسح (SEM)، وAFM. يستخدم قياس التشكيل الجانبي البصري الضوء لقياس التضاريس السطحية للفيلم الرقيق. إنها طريقة غير متصلة يمكنها توفير قياسات خشونة السطح عالية الدقة.

يمكن استخدام SEM لتصوير سطح الفيلم الرقيق بتكبير عالي. ومن خلال تحليل صور SEM، يمكن تقدير خشونة السطح. ومع ذلك، SEM هي طريقة مدمرة وتتطلب أن تكون العينة مغلفة بمادة موصلة.

يعد AFM أيضًا أداة قوية لقياس خشونة السطح. يمكنه تقديم صور ثلاثية الأبعاد للسطح بدقة ذرية. من خلال تحليل صور AFM، يمكن حساب معلمات خشونة السطح بدقة.

قياس الالتصاق

يعد التصاق عنصر الفيلم الرقيق بالركيزة أمرًا بالغ الأهمية لاستقراره وأدائه على المدى الطويل. يمكن أن يؤدي سوء الالتصاق إلى التصفيح، مما قد يؤثر على الخواص الكهربائية والميكانيكية للعنصر.

هناك عدة طرق لقياس التصاق الأغشية الرقيقة، بما في ذلك اختبار الخدش، واختبار الشريط، واختبار السحب. يتضمن اختبار الخدش استخدام مسافة بادئة حادة لخدش سطح الطبقة الرقيقة عند حمل متحكم فيه. يتم قياس الحمل الحرج الذي يبدأ عنده الغشاء الرقيق بالتصفيح كمقياس للالتصاق.

يعد اختبار الشريط طريقة بسيطة ونوعية لتقييم الالتصاق. يتم وضع قطعة من الشريط اللاصق على سطح الطبقة الرقيقة ثم يتم تقشيرها. يتم استخدام كمية الطبقة الرقيقة الملتصقة بالشريط لتقييم قوة الالتصاق.

يعد اختبار السحب طريقة كمية أكثر لقياس الالتصاق. يتم تثبيت مسمار على سطح الغشاء الرقيق، ويتم تطبيق قوة شد على المسمار حتى ينفصل الفيلم الرقيق عن الركيزة. يتم قياس القوة القصوى المطلوبة للتسبب في التصفيح كمقياس للالتصاق.

خاتمة

يعد القياس الدقيق لخصائص عناصر الأغشية الرقيقة أمرًا ضروريًا لضمان جودتها وأدائها. باستخدام الأساليب والتقنيات الموضحة في منشور المدونة هذا، يمكنك قياس المقاومة الكهربائية وTCR والسمك وخشونة السطح والتصاق عناصر الأغشية الرقيقة. كمورد رئيسي لعنصر الفيلم الرقيق، نحن ملتزمون بتوفير منتجات عالية الجودة تلبي معايير الصناعة الأكثر صرامة.

إذا كنت مهتمًا بشراء عناصر الأغشية الرقيقة الخاصة بنا أو لديك أي أسئلة حول قياس خصائصها، فلا تتردد في الاتصال بنا لإجراء مناقشة تفصيلية والتفاوض بشأن الشراء. ونحن نتطلع إلى العمل معك لتلبية متطلباتك المحددة.

مراجع

• ASTM الدولية. طرق الاختبار القياسية لالتصاق الطلاءات الحرارية بالرش. أستم C633 - 13.
• ISO 4287: 1997 مواصفات المنتج الهندسية (GPS) - نسيج السطح: طريقة الملف الشخصي - المصطلحات والتعاريف ومعلمات نسيج السطح.
• مو سكالي وم.س. الزبيري، البصريات الكمومية. مطبعة جامعة كامبريدج، 1997.
