باعتباري موردًا متمرسًا للمزدوجات الحرارية المجمعة، فقد شهدت بنفسي الدور الحاسم الذي تلعبه هذه الأجهزة في مختلف الصناعات. المزدوجات الحرارية هي أدوات أساسية لقياس درجة الحرارة، ويمكن أن يتأثر أدائها بشكل كبير بالبيئة الإشعاعية المحيطة. في هذه المدونة، سأتعمق في كيفية تأثير الإشعاع على التجميع الحراري وما تحتاج إلى معرفته لضمان الأداء الأمثل.
فهم المزدوجات الحرارية التجميع
قبل أن نستكشف تأثير الإشعاع، دعونا نفهم بإيجاز ما هي المزدوجات الحرارية المجمعة. المزدوج الحراري عبارة عن مستشعر لدرجة الحرارة يتكون من سلكين معدنيين مختلفين متصلين في أحد طرفيهما. عندما يكون هناك اختلاف في درجة الحرارة بين الوصلة (الطرف المتصل) والأطراف الأخرى للأسلاك، يتم توليد جهد كهربائي. ويتناسب هذا الجهد مع فرق درجة الحرارة، مما يسمح لنا بقياس درجة الحرارة بدقة.
تم تصميم المزدوجات الحرارية المجمعة لتطبيقات محددة وغالبًا ما تأتي مع ميزات إضافية مثل الأغماد الواقية والموصلات والمبيتات. يتم استخدامها في مجموعة واسعة من الصناعات، بما في ذلك توليد الطاقة والتصنيع والبحث. على سبيل المثال،محطة توليد الطاقة الحراريةتم تصميمه خصيصًا للاستخدام في محطات الطاقة، حيث تحتاج إلى تحمل درجات الحرارة العالية والبيئات القاسية.
أنواع الإشعاع وتأثيراتها
هناك عدة أنواع من الإشعاع التي يمكن أن تؤثر على تجميع المزدوجات الحرارية، بما في ذلك الإشعاعات المؤينة والإشعاعات غير المؤينة.
الإشعاع المؤين
تمتلك الإشعاعات المؤينة، مثل أشعة جاما والأشعة السينية، طاقة كافية لإزالة الإلكترونات من الذرات، وتكوين الأيونات. هذا النوع من الإشعاع يمكن أن يسبب أضرارًا كبيرة للمواد المزدوجة الحرارية.
- تدهور المواد: يمكن للإشعاع المؤين أن يكسر الروابط الكيميائية في الأسلاك المزدوجة الحرارية والأغلفة الواقية. وهذا يمكن أن يؤدي إلى تغييرات في بنية المادة وتكوينها، مما يؤدي إلى زيادة الهشاشة وانخفاض القوة الميكانيكية. على سبيل المثال، قد تصبح الأسلاك أكثر عرضة للتشقق، مما قد يؤدي إلى تعطيل التوصيل الكهربائي والتأثير على دقة قياسات درجة الحرارة.
- تغيير الخصائص الحرارية: الخواص الحرارية للمواد المزدوجة الحرارية، المسؤولة عن توليد الجهد المتناسب مع درجة الحرارة، يمكن أن تتأثر أيضًا بالإشعاع المؤين. يمكن للعيوب الناجمة عن الإشعاع في البنية البلورية للمواد أن تغير معامل سيبيك، وهو مقياس للتأثير الكهروحراري. وهذا يمكن أن يؤدي إلى أخطاء في قياسات درجة الحرارة، حيث أن العلاقة بين الجهد ودرجة الحرارة لم تعد خطية.
الإشعاع غير المؤين
الإشعاعات غير المؤينة، مثل الأشعة تحت الحمراء وإشعاع الميكروويف، لها طاقة أقل ولا تحتوي على طاقة كافية لتأيين الذرات. ومع ذلك، لا يزال من الممكن أن يكون لها تأثير على المزدوجة الحرارية.
- تأثير التدفئة: الأشعة تحت الحمراء هي شكل من أشكال الإشعاع الحراري، ويمكنها تسخين المزدوجة الحرارية مباشرة. إذا كانت كثافة الإشعاع عالية بما فيه الكفاية، فقد تتسبب في تسخين المزدوجة الحرارية بشكل مستقل عن درجة الحرارة الفعلية التي يتم قياسها. يمكن أن يؤدي هذا إلى المبالغة في تقدير درجة الحرارة، خاصة إذا لم يتم حماية المزدوجة الحرارية بشكل صحيح من مصدر الإشعاع.
- التداخل الكهرومغناطيسي: قد يتسبب إشعاع الميكروويف في حدوث تداخل كهرومغناطيسي (EMI) في الدائرة المزدوجة الحرارية. يمكن لـ EMI إدخال ضوضاء في الإشارة الكهربائية، مما يجعل من الصعب قياس الجهد الناتج عن المزدوجات الحرارية بدقة. يمكن أن يؤدي ذلك إلى تقلبات في قراءات درجة الحرارة وانخفاض دقة القياس.
العوامل المؤثرة على تأثير الإشعاع
يعتمد مدى تأثير الإشعاع على المزدوجات الحرارية المجمعة على عدة عوامل.
- جرعة الإشعاع: كلما زادت جرعة الإشعاع، زاد الضرر الذي يلحق بالمزدوجة الحرارية. يمكن لبيئة الإشعاع ذات الجرعة العالية، كما هو الحال في المفاعل النووي، أن تسبب تحللًا سريعًا للمواد المزدوجة الحرارية وتغيرات كبيرة في خصائصها الكهروحرارية.
- وقت التعرض: التعرض لفترة طويلة للإشعاع يمكن أن يزيد الضرر أيضًا. حتى بيئة الإشعاع ذات الجرعة المنخفضة يمكن أن تسبب ضررًا تراكميًا بمرور الوقت، مما يؤدي إلى التدهور التدريجي لأداء المزدوجة الحرارية.
- المواد الحرارية: تحتوي المواد المزدوجة الحرارية المختلفة على مستويات مختلفة من مقاومة الإشعاع. على سبيل المثال، بعض المواد، مثل سبائك البلاتين والروديوم، أكثر مقاومة للضرر الإشعاعي من غيرها. يمكن أن يؤثر اختيار المواد بشكل كبير على قدرة المزدوجات الحرارية على تحمل الإشعاع.
- التدريع والحماية: وجود طبقات التدريع والحماية يمكن أن يقلل من تأثير الإشعاع على المزدوجة الحرارية. على سبيل المثال، يمكن لغلاف معدني سميك أن يمتص بعض الإشعاعات المؤينة، مما يحمي الأسلاك المزدوجة الحرارية بالداخل. بالإضافة إلى ذلك، يمكن أن يساعد التأريض والحماية المناسبين للدائرة الكهربائية في تقليل التداخل الكهرومغناطيسي الناتج عن الإشعاعات غير المؤينة.
التخفيف من آثار الإشعاع
لضمان الأداء الموثوق للمزدوجة الحرارية المجمعة في بيئة إشعاعية، يمكن استخدام العديد من استراتيجيات التخفيف.
- اختيار المواد: اختر المواد المزدوجة الحرارية المعروفة بمقاومتها للإشعاع. بالنسبة للتطبيقات في البيئات عالية الإشعاع، مثل محطات الطاقة النووية، غالبًا ما تُفضل مواد مثل سبائك البلاتين والروديوم. تتمتع هذه المواد ببنية بلورية مستقرة نسبيًا وتكون أقل عرضة للعيوب الناجمة عن الإشعاع.
- تصميم التدريع: صمم المزدوجة الحرارية بطبقة حماية مناسبة لحمايتها من الإشعاع. يمكن أن يشمل ذلك استخدام أغلفة معدنية سميكة، ومواد ممتصة للإشعاع، ودرع كهرومغناطيسي للدائرة الكهربائية. على سبيل المثال، يمكن استخدام درع الرصاص لامتصاص أشعة جاما، في حين يمكن استخدام قفص فاراداي لتقليل التداخل الكهرومغناطيسي.
- التفتيش الدوري والاستبدال: افحص المزدوجة الحرارية بانتظام بحثًا عن علامات التلف الإشعاعي، مثل الشقوق أو التآكل أو التغيرات في الخواص الكهربائية. استبدل المزدوجة الحرارية إذا لزم الأمر للحفاظ على قياسات دقيقة لدرجة الحرارة. وهذا مهم بشكل خاص في البيئات عالية الإشعاع، حيث يمكن أن يحدث الضرر بسرعة نسبيا.
التطبيقات والاعتبارات
تُستخدم المزدوجات الحرارية المجمعة في التطبيقات المختلفة التي يوجد فيها الإشعاع. دعونا نلقي نظرة على بعض الأمثلة المحددة.
محطات توليد الطاقة
في محطات توليد الطاقة،محطة توليد الطاقة الحراريةتستخدم لقياس درجة حرارة البخار والغازات والمكونات الأخرى. في محطات الطاقة النووية، تتعرض المزدوجات الحرارية لمستويات عالية من الإشعاع المؤين. ولذلك، فمن الأهمية بمكان استخدام مواد مقاومة للإشعاع والتدريع المناسب لضمان قياسات درجة الحرارة دقيقة. تعد الصيانة الدورية واستبدال المزدوجات الحرارية ضرورية أيضًا لمنع الأعطال وضمان التشغيل الآمن لمحطة الطاقة.
أفران صناعية
تولد الأفران الصناعية مستويات عالية من الأشعة تحت الحمراء.الزاوية اليمنى الحراريةغالبًا ما تستخدم في هذه التطبيقات لقياس درجة الحرارة داخل الفرن. لمنع ارتفاع درجة حرارة المزدوجات الحرارية بسبب الأشعة تحت الحمراء، يجب استخدام التدريع والعزل المناسب. بالإضافة إلى ذلك، ينبغي وضع المزدوجة الحرارية بطريقة تقلل من التعرض المباشر لمصدر الإشعاع.
صناعة الأسمنت

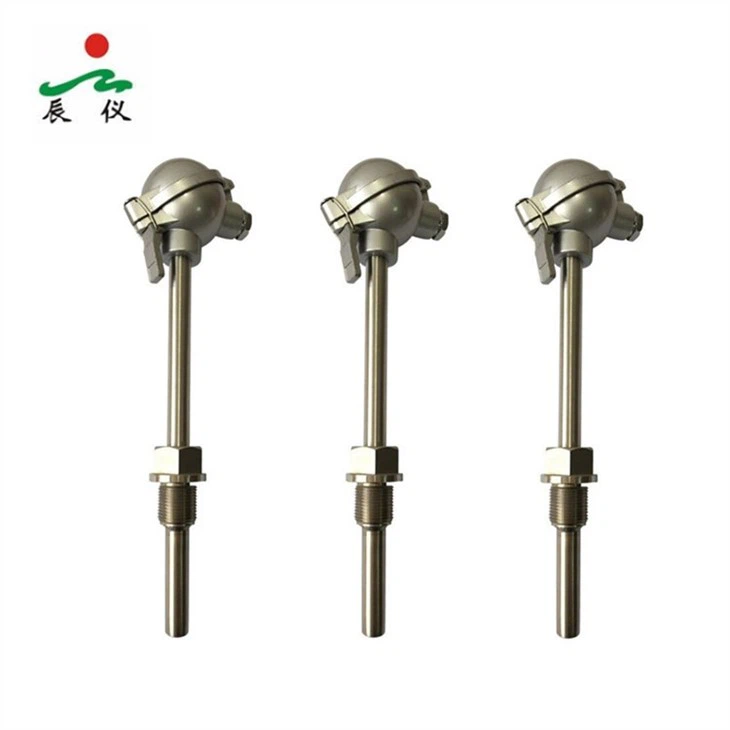

في صناعة الأسمنت،الاسمنت الحراريتستخدم لقياس درجة الحرارة في الأفران ومعدات المعالجة الأخرى. قد تتعرض هذه المزدوجات الحرارية لمزيج من درجات الحرارة المرتفعة والغبار والإشعاع. ولضمان أدائها الموثوق، يجب أن تكون مصممة بأغلفة واقية قوية ومواد مقاومة للإشعاع. يعد التنظيف والمعايرة المنتظمة أمرًا مهمًا أيضًا للحفاظ على قياسات دقيقة لدرجة الحرارة.
خاتمة
يمكن أن يكون للبيئة الإشعاعية تأثير كبير على أداء المزدوجات الحرارية المجمعة. يمكن أن يتسبب الإشعاع المؤين في تدهور المواد وتغيير الخواص الحرارية، بينما يمكن أن يؤدي الإشعاع غير المؤين إلى التسخين والتداخل الكهرومغناطيسي. ومع ذلك، من خلال فهم العوامل التي تؤثر على تأثير الإشعاع وتنفيذ استراتيجيات التخفيف المناسبة، مثل اختيار المواد، وتصميم التدريع، والفحص المنتظم، يمكننا ضمان التشغيل الموثوق للمزدوجات الحرارية في البيئات الغنية بالإشعاع.
إذا كنت بحاجة إلى مزدوجات حرارية تجميعية عالية الجودة لتطبيقك المحدد، خاصة في بيئة الإشعاع، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يزودك بالحلول الحرارية المناسبة والمصممة خصيصًا لتلبية احتياجاتك. اتصل بنا للحصول على مزيد من المعلومات وبدء مناقشة الشراء.
مراجع
- سميث، ج. (2018). "التكنولوجيا والتطبيقات الحرارية." إلسفير.
- جونز، أ. (2020). "تأثيرات الإشعاع على المواد في محطات الطاقة النووية." مجلة الهندسة النووية.
