كمورد للازداد الحراري ، قضيت وقتًا كبيرًا في استكشاف العوامل المختلفة التي تؤثر على أدائها. أحد الجوانب الأكثر أهمية التي يتم تجاهلها في كثير من الأحيان هو طول هذه المزدوجات الحرارية. في هذه المدونة ، سوف أتعمق في كيفية تأثير طول شكل l thermocouple على أدائه ولماذا يهم في تطبيقات مختلفة.
فهم L شكل مزدوج حراري
قبل أن نغوص في تأثير الطول ، دعونا نفهم بإيجاز ماهية المازوم الحراري. تم تصميم هذه المزدوجات الحرارية في تكوين على شكل L ، مما يجعلها مثالية للتطبيقات التي يكون فيها الوصول إلى نقطة القياس مقيدًا أو بزاوية. يتم استخدامها على نطاق واسع في الصناعات مثل التصنيع وتوليد الطاقة ومختبرات الأبحاث لقياس درجة الحرارة بدقة.
تأثير الطول على وقت الاستجابة
طول الشكل l thermocouple له تأثير مباشر على وقت الاستجابة. يشير وقت الاستجابة إلى الوقت الذي يستغرقه الوصول الحراري للوصول إلى نسبة مئوية معينة (عادة 95 ٪ أو 98 ٪) من قيمة درجة الحرارة النهائية عندما يكون هناك تغيير مفاجئ في درجة حرارة الوسط المقاس.
يتمتع شكل L Thermocouple الأقصر بشكل عام بوقت استجابة أسرع. وذلك لأن نقل الحرارة من تقاطع القياس إلى الإخراج أسرع. كلما كانت المسافة التي يجب أن تسافر فيها الحرارة أقصر على طول الأسلاك الحرارية ، قل الوقت الذي يستغرقه تغيير درجة الحرارة ونقله. على سبيل المثال ، في عملية تصنيع السرعة العالية حيث تحدث تغييرات في درجة الحرارة بسرعة ، يمكن أن توفر الحرارية الأقصر بيانات درجة حرارة الوقت الحقيقية ، مما يتيح إجراء تعديلات فورية.
من ناحية أخرى ، فإن الشكل الحراري الأطول L له وقت استجابة أبطأ. يجب أن تسافر الحرارة بمسافة أكبر على طول الأسلاك ، والتي تقدم تأخيرًا في قياس درجة الحرارة. في التطبيقات التي يتم فيها مراقبة درجة الحرارة البطيئة - المتغيرة ، كما هو الحال في الفرن الصناعي الكبير حيث تتغير درجة الحرارة تدريجياً على مدار ساعات أو أيام ، قد لا يكون وقت الاستجابة الأطول للحرارة الأطول مشكلة مهمة.
التأثير على قوة الإشارة والضوضاء
يؤثر طول الحرارية أيضًا على قوة الإشارة والقابلية للضوضاء. يولد المزدوجات الحرارية جهد صغير يتناسب مع اختلاف درجة الحرارة بين تقاطع القياس والوصل المرجعي. مع زيادة طول المئوية الحرارية ، تزداد مقاومة الأسلاك الحرارية أيضًا.
هذه المقاومة المتزايدة يمكن أن تؤدي إلى انخفاض في قوة الإشارة. يجب أن يتغلب الجهد الناتج عن الجهد الحراري على مقاومة الأسلاك ، ومع طول أطول ، يتم إسقاط المزيد من الجهد عبر الأسلاك. يمكن أن يؤدي ذلك إلى إرسال إشارة أضعف إلى أداة القياس ، مما قد يؤدي إلى قراءات غير دقيقة لدرجة الحرارة.
بالإضافة إلى ذلك ، فإن المزدوجات الحرارية الأطول أكثر عرضة للضوضاء. يمكن تقديم الضوضاء عن طريق التداخل الكهرومغناطيسي (EMI) من المعدات الكهربائية القريبة أو خطوط الطاقة أو المصادر الأخرى. كلما طالت الأسلاك الحرارية ، زادت المساحة التي تغطيها ، وكلما زادت فرصة التقاط EMI. يمكن أن تشوه هذه الضوضاء إشارة درجة الحرارة ، مما يجعل من الصعب الحصول على قياسات دقيقة لدرجة الحرارة. للتخفيف من هذه المشكلة ، غالبًا ما يتم استخدام تقنيات التدريع والتأريض المناسبة ، خاصة بالنسبة للملعوبات الحرارية الطويلة.
الدقة والمعايرة
الدقة هي عامل حاسم في قياس درجة الحرارة ، ويمكن أن يؤثر طول طول الشكل الحراري على شكل L. يكون القول الحراري الأقصر أكثر دقة نظرًا لوجود عدد أقل من المتغيرات التي يمكن أن تؤثر على قياس درجة الحرارة. يقلل الطول الأقصر من فرص فقدان الحرارة أو الكسب على طول الأسلاك ، ويضمن وقت الاستجابة الأسرع أن تكون درجة الحرارة المقاسة أقرب إلى درجة الحرارة الفعلية للوسيلة.
المعايرة هي أيضا اعتبار مهم. قد تتطلب المزدوجات الحرارية الأطول معايرة أكثر تكرارًا بسبب التغيرات المحتملة في المقاومة وقوة الإشارة بمرور الوقت. مع تقدم الأعمار الحرارية ، قد تتغير مقاومة الأسلاك ، والتي يمكن أن تؤثر على دقة قياس درجة الحرارة. تساعد المعايرة المنتظمة على ضمان توفير قراءات دقيقة لدرجة الحرارة.
التطبيقات واختيار الطول
يعتمد اختيار طول الحرارية على التطبيق المحدد. بالنسبة للتطبيقات التي تتطلب أوقات استجابة سريعة ودقة عالية ، كما هو الحال في تصنيع أشباه الموصلات أو اختبار الفضاء ، يفضل مزوم على شكل L أقصر. يمكن لهذه المزدوجات الحرارية اكتشاف تغييرات درجات الحرارة بسرعة وتوفير بيانات دقيقة ، وهو أمر بالغ الأهمية للحفاظ على جودة المنتج وسلامته.
في التطبيقات التي يكون فيها الوصول إلى نقطة القياس محدودة ويتغير درجة الحرارة ببطء ، يمكن استخدام مزدوجات أطول L شكل L. على سبيل المثال ، في محطة كبيرة للطاقة ، قد يكون من الضروري أن يكون هناك ضروري للوصول إلى نقطة القياس بعمق داخل المعدات.
أمثلة على تطبيقات الطول المختلفة
دعونا نفكر في بعض الأمثلة لتوضيح أهمية اختيار الطول. في مصنع معالجة الأغذية ، يمكن استخدام مزدوجة قصيرة الشكل لقياس درجة حرارة حزام النقل الذي يحمل المنتجات الغذائية الساخنة. يتيح وقت الاستجابة السريعة للمنتخب الحراري القصيرة اكتشافًا فوريًا لأي اختلافات في درجة الحرارة ، مما يضمن معالجة الطعام في درجة الحرارة الصحيحة.
في مفاعل كيميائي ، حيث يجب مراقبة درجة الحرارة على حجم كبير ، يمكن إدراج مزدوجة ذات شكل L أطول في المفاعل لقياس درجة الحرارة في أعماق مختلفة. ومع ذلك ، في هذه الحالة ، يعد التدريع والمعايرة المناسبين ضروريين لضمان قياس درجة الحرارة الدقيقة.
مثال آخر هو في بيئة مختبر. A [Dual K Type Thermocouple] (/thermocouple - المستشعر/التجميع - يمكن استخدام الحرارية/المزدوجة - K - النوع - thermocouple.html) بطول أقصر لقياس درجة حرارة عينة صغيرة في أنبوب اختبار. تعتبر الدقة العالية ووقت الاستجابة السريعة للحرارة القصيرة مثالية للتحكم الدقيق في درجة الحرارة في التجارب.
اعتبارات التثبيت
عند تثبيت Lype Formelsples ، يلعب الطول أيضًا دورًا. قد تتطلب المزدوجات الحرارية الأطول توجيهًا أكثر دقة لتجنب التداخل مع المعدات الأخرى وتقليل تأثير EMI. قد تحتاج أيضًا إلى دعمها بشكل صحيح لمنع الانحناء أو الضرر ، مما قد يؤثر على أداء الحرارية.
من السهل تثبيت المزدوج الحراري الأقصر بشكل عام ويمكن أن يكون أكثر مرونة من حيث وضعه. يمكن استخدامها في المساحات الضيقة دون القلق كثيرًا للتوجيه أو الدعم.
خاتمة

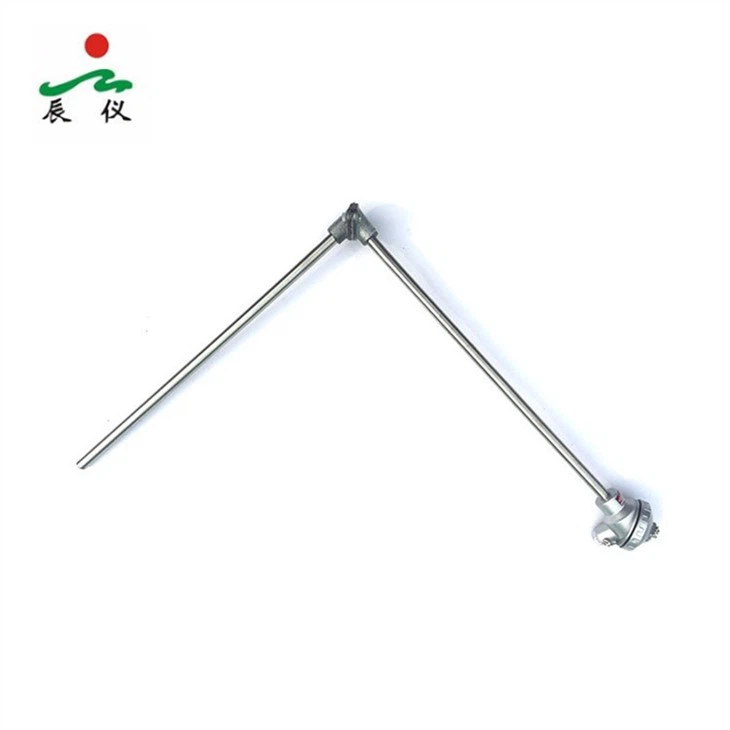

في الختام ، يكون لطول الشكل الحراري للشكل L تأثير كبير على أدائه ، بما في ذلك وقت الاستجابة ، وقوة الإشارة ، وقابلية الضوضاء ، والدقة ، ومتطلبات المعايرة. كمورد ، أفهم أهمية اختيار الطول المناسب للتطبيقات المختلفة. سواء كنت بحاجة إلى [الزاوية اليمنى thermocouple] (/thermocouple - المستشعر/التجميع - الحرارية/اليمين - الزاوية - thermocouple.html) لمشروع محدد أو عامة - غرض l thermocoute ، يمكننا تزويدك بأفضل الحلول المصممة لتلبية احتياجاتك.
إذا كنت مهتمًا بمعرفة المزيد عن MORE THRYCOMPLES أو لديك متطلبات محددة لتطبيقك ، فالرجاء عدم التردد في الاتصال بنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح وضمان حصولك على قياسات درجات الحرارة الأكثر دقة.
مراجع
- "كتيب ThermoCouple" بواسطة Omega Engineering
- "قياس درجة الحرارة" بواسطة CRC Press
- معايير الصناعة والإرشادات للتطبيقات الحرارية
